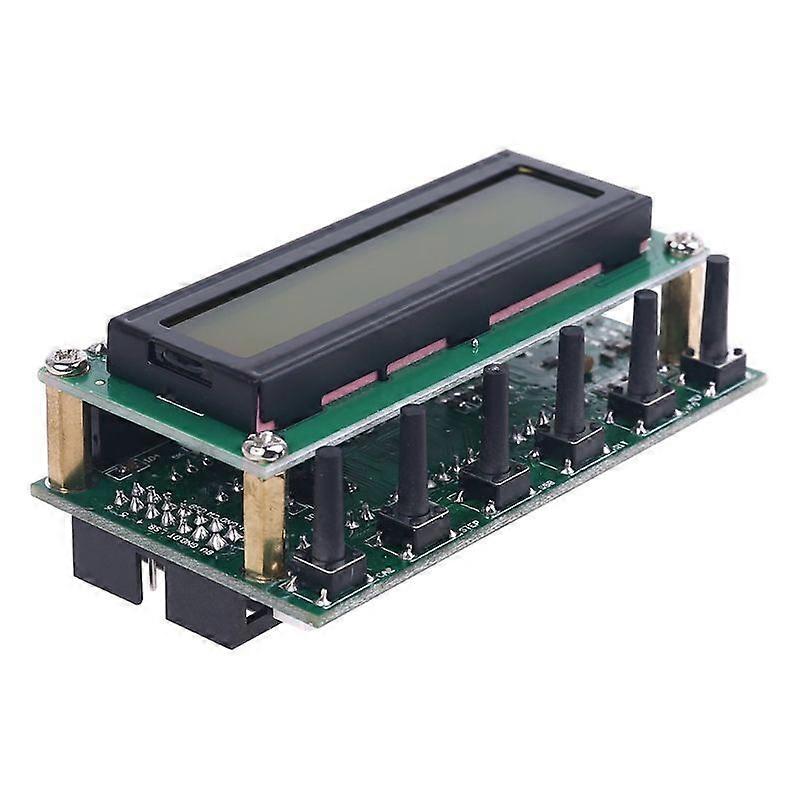

Úplne nové a vysoko kvalitné. Funkcie: Toto je generátor signálu 0 ~ 55 MHz DDS. Je založený na čipe AD9850 a veľmi ľahko sa ovláda. Podporuje nepretržité nastavenie 0 ~ 55 MHz v kroku 1 Hz. Tento generátor má regulovať napätie 78L05. Vstupný prúd pri 200MA, vstupné napätie 8-9V by bolo ideálne napätie. Vstupný objemtage 12V je možné použiť iba krátkodobo na časové testovanie, inak spôsobí zahrievanie dosky. 5p/6p pripojenie k enkodéru podľa fotografie. 7p stredu sa pripája k digitálnemu pre maticový vstup. 14p (8V GND) je 8V napájanie z hlavnej dosky. Pri napájaní zo základnej dosky DDS nepotrebuje nezávislé napájanie. 1~6 zodpovedá 6 frekvenčným pásmam: (3,8,7, 9,14,18 alebo 21,27 alebo 29) ISB, USB, CW sú tri možnosti režimov. DT je signál z hlavnej dosky. Kľúče a rozhrania pripojenia: ENC: prepínač enkodéra MEM: prepínač pre režim pamäte VFO: Prenos z VFO A do VFO B alebo z VFO B do VFO A. SSB: Zmena pracovného režimu: cirkuluje z USB, LSB, AM, CW a tak ďalej a ďalej... RIT: jemné doladenie frekvencie príjmu CAL: nastavenie funkcií KB-1 a KB-2 majú spoločný zdieľaný pin, ale nie je GND. Spôsob obsluhy: Stlačte CAL, zapnite a potom vstúpime na obrazovku nastavenia. Uvoľnite/uvoľnite licenciu CAL. Odpoveď: ENABLE 6XREFCLE: nastavenie režimu hodín čipu, úprava nastavenia kódovania frekvencie. AD9851 nastavená na frekvenciu 6-násobenie, AD9850 nastavená na frekvenciu 1násobenie. Stlačte CAL a potom ho rýchlo uvoľnite, aby ste vstúpili do ďalšieho kroku B. B: DDS-SYSTEM-CLK: Nastavenie pracovnej frekvencie čipu. Na úpravu hodnoty použite prepínač kódovača. Pracujte v súlade s STEP pre kľúč. AD9851 nastavený na oscilátor 6-násobný kanál, AD9850 nastavený na skutočný výkon oscilátora. Stlačte CAL a potom ho rýchlo uvoľnite, aby ste vstúpili do kroku C. C: MIN_RX_DDS_FREQ: Nastavenie minimálnej pracovnej frekvencie. Pomocou prepínača kódovača upravte hodnotu a v súlade s STEP pre kľúč. Stlačte CAL a potom ho rýchlo uvoľnite, aby ste vstúpili do kroku D. D: MAX_RX_DDS_FREQ: Nastavenie maximálnej pracovnej frekvencie. Pomocou prepínača kódovača upravte hodnotu a v súlade s STEP pre kľúč. (Menšie ako 60 MHz by bolo v poriadku). Stlačte CAL a potom ho rýchlo uvoľnite, aby ste vstúpili do kroku E. E: SSB_OFFSET: Jemné doladenie pracovného režimu SSB. Pomocou prepínača kódovača upravte hodnotu a v súlade s STEP pre kľúč. Stlačte CAL a potom rýchlo uvoľnite pre vstup do kroku F. F: CW_OFFSET: Jemné doladenie pre pracovný režim CW. Pomocou prepínača kódovača upravte hodnotu a v súlade s STEP pre kľúč. Stlačte CAL a potom ho rýchlo uvoľnite, aby ste vstúpili do kroku G. G: OFFSET_FREQ: Nastavenie frekvencie posunu. napr. nastavte na 9 MHz alebo 10.7 MHz, použite prepínač kódovača na úpravu hodnoty a v súlade s STEP pre kľúč. Stlačte CAL a potom rýchlo uvoľnite, aby ste vstúpili do kroku H. H: MULTIPLIKÁTOR: vynásobte nastavenie frekvencie. Mal by byť nastavený ako 1, stlačte CAL a potom rýchlo uvoľnite, aby ste vstúpili do kroku I: I: Na obrazovke sa zobrazí slovo "SAVE", automaticky uloží vyššie uvedené nastavenie a vráti sa k normálnej práci. Špecifikácie: Displej: 1602 LCD Vstupné napätie: pre DC 8V-9V Vstupný prúd: 200mA Frekvenčný rozsah: 0-55MHz 6 pásiem: 3,8,7,9,14,18 alebo 21,27 alebo 29 Materiál: kov a plast Veľkosť: približne 82 x 45 mm / 3,23 x 1,77 palca Farba: Ako je znázornené na obrázkoch množstvo: 1 ks Nota: Žiadne maloobchodné balenie. Povoľte chybu 0-1 cm kvôli manuálnemu meraniu. Prosím, uistite sa, že vám to nevadí predtým, ako ponúknete. Kvôli rozdielu medzi rôznymi monitormi nemusí obraz odrážať skutočnú farbu položky. Ďakujem! Balenie obsahuje: 1 x digitálny modul generátora signálu DDS (ukážka ďalšieho príslušenstva na obrázku nie je súčasťou balenia.)
