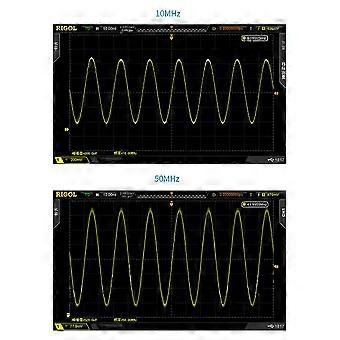

Popis modulu: AD9851 je vysoko integrované zariadenie využívajúce pokročilú technológiu DDS spojenú s interným vysokorýchlostným, vysoko výkonným D/A prevodníkom a komparátorom na vytvorenie digitálne programovateľného frekvenčného syntetizátora a funkcie generátora hodín. Pokiaľ ide o zdroj hodín, AD9851 generuje stabilnú frekvenciu a vykonáva fázovo programovateľnú digitálnu analógovú výstupnú sínusoidu. Sínusovú vlnu je možné použiť priamo ako zdroj frekvencie alebo interne previesť na aplikáciu generátora agilných hodín so štvorcovými vlnami. AD9851 . Vysokorýchlostné jadro DDS akceptuje 32-bitové slová na ladenie frekvencie, čo má za následok rozlíšenie výstupného ladenia približne 0,04 Hz, keď je systémový takt 180 MHz. AD9851 obsahuje jedinečný 6 X REFCLK multiplikačný obvod, ktorý eliminuje potrebu vysokorýchlostného referenčného oscilátora. 6 x násobič REFCLK má vplyv na charakteristiky SFDR a fázového šumu. Bezpečnostné opatrenia pri používaní modulu: (1) Modul je modul s nízkou spotrebou energie a napájanie nie je 5.2 V. (2) Keďže modul je vysoko presné zariadenie, aby sa predišlo zbytočnému rušeniu, odporúča sa použiť lineárny zdroj napájania. (3) Na priame pozorovanie výstupného signálu výstupného signálu sa odporúča použiť kábel SMA na BNC. Zlý kontakt alebo zlé vodiče môžu spôsobiť útlm signálu alebo nadmerný šum. (4) Dodaný kód sa používa iba pre podpornú hlavnú riadiacu dosku a nie je návodom na mikrokontrolér. Ďalšie funkcie si musíte vyvinúť sami. (5) Ak potrebujete jednoducho otestovať funkciu modulu, odporúča sa použiť ho s riadiacou doskou . Napájanie sa najskôr dodáva do modulu DDS a potom sa napájanie dodáva do riadiacej dosky, aby sa vygeneroval priebeh. Funkciu prepnete dlhým stlačením stredného tlačidla. Čip regulátora nízkej hlučnosti atď. Použitie modulu: viacnásobné; generovanie frekvenčného signálu, sínusoida, generovanie signálu štvorcových vĺn, budenie snímača Parametre modulu: Model modulu: AD9851 Typ modulu: frekvenčný zdroj digitálnej syntézy Napájanie modulu: DC-5V Prúd modulu: 70 mA (MAX); normálny prúd menia 65 mA (TYP) Komunikačný protokol modulu: SPI sériový alebo paralelný Modul poskytuje rutiny: STM32F103RCT6 Rutina: Zdrojový kód verzie STM32F103X KEIL5 Hlavná frekvencia modulového systému: 180 MHz (MAX) Číslice rozlíšenia DAC: 10 číslic Fázový akumulátor: 32 Výstupné rozhranie modulu: SMA; 24-hodinová antioxidácia soľnou hmlou Výstupné signály modulu: sínusoida, štvorcová vlna; sínusová vlna s 65MHz dolnopriepustným filtrom. Výstup väzby štvorcových vĺn. Výstupný kanál modulu: 2-kanálový diferenciál; Fázový rozdiel je 180 stupňov, vysokofrekvenčný výstup bude mať fázový posun v dôsledku filtra Charakteristiky signálu modulu: sínusová vlna nemá väzbový výstup; výstup má vlastnú DC zložku. Ak je pripojený k RF zariadeniu, použite jednosmerný prúd alebo použite osciloskop na priame meranie Maximálny rozsah signálu sínusovej vlny hlavnej frekvencie: 1Hz-65MHz Maximálny rozsah výstupného signálu hlavnej frekvencie štvorcových vĺn: 1Hz-30MHz; nad 10 MHz je vstupná impedancia osciloskopu 50 ohmov a štvorcová vlna je nastaviteľná. Materiál: PC + kov Farba podľa obrázka Obsah balenia: 1 x AD9851 modul generátora funkčného signálu DDS Iba vyššie uvedený obsah balenia, ostatné nie sú zahrnuté. Poznámka: Odraz svetla a rôzne displeje môžu spôsobiť, že farba položky sa trochu líši od skutočnej. Povolená chyba merania je +/- 1-3 cm.
