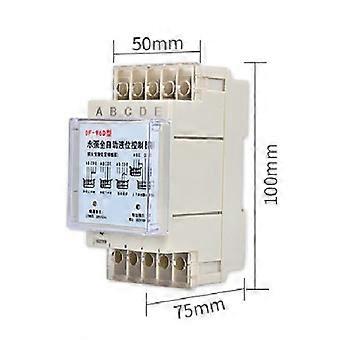

Jednoregulačný bazén UP (zásobník vody): A(červená)- kontrolný bod hladiny vody. Keď hladina vody dosiahne bod A, sonda kontaktná voda a regulátor môžu automaticky zastaviť čerpadlo. B(modrá)-Regulačný bod dolnej hladiny vody. Keď hladina vody klesne z bodu B, sonda mimo dosahu vody a regulátor môžu automaticky spustiť čerpadlo. C(čierna)-Mala by byť umiestnená na dne bazéna ako spoločná línia. D (zelená) a E (žltá) sú spojené s C (čierna). Jednoregulačný bazén DOWN (odtoková voda): E- kontrolný bod hladiny vody. Keď hladina vody dosiahne bod E, sonda kontaktná voda a regulátor môžu automaticky spustiť čerpadlo. D-Regulačný bod dolnej hladiny vody. Keď hladina kvapaliny klesne z bodu D, sonda mimo dosahu vody a regulátor môžu automaticky zastaviť čerpadlo. C-Mal by byť umiestnený na dne bazéna ako spoločná línia. A a B-odpojené od ochrany vody: C a D-Regulačné body dolnej hladiny vody. Keď hladina vody vystúpi z tohto bodu, sonda C alebo D mimo dosahu vody a regulátor môže automaticky zastaviť čerpadlo. E a C-krátke spojenie; A a B-odpojenéSpoločné ovládanie HORE a DOLE Návod na inštaláciu bazéna: A- kontrolný bod hladiny vody v bazéne UP. Keď hladina vody dosiahne bod A, sonda kontaktná voda a regulátor môžu automaticky zastaviť čerpadlo. B-Regulačný bod dolnej hladiny vody v bazéne UP. Keď hladina vody vystúpi z bodu A, sonda mimo dosahu vody a regulátor môžu automaticky spustiť čerpadlo. C-by mal byť umiestnený v spodnej časti bazénov HORE a DOLE ako spoločná línia. D-Dolná hladina vody v bazéne DOWN. Keď hladina vody klesne z bodu D, sonda mimo dosahu a regulátor môže automaticky zastaviť čerpadlo. E- kontrolný bod hladiny vody v bazéne DOWN. Keď hladina vody dosiahne bod E, sonda dosiahne vodu a regulátor môže automaticky spustiť čerpadlo. Potom bazén začne vypúšťať vodu. Ak nie, bod E odpojenýTyp: DF-96D Aktualizovaná verziaPracovné napätie: AC 220V / 50HZMax Prúd: 10A (použite oneskorenie 30A)Inštalácia: Držiak na lištu DinSpotreba energie nižšia ako 2Wprenosový signál: 500MUsed na vyriešenie problému:1. Na napájanie žiadna práca:a. Skontrolujte, či svieti červený indikátor alebo nie. Ak nie, vytvorte spojenie je dosť dobré;2. Keď je hladina vody nad alebo sondy, čerpadlo sa automaticky nespustí alebo nezastaví, skontrolujte to nasledovne.a. či je sonda umiestnená príliš vysoko alebo nízko, aby ju hladina vody mohla dosiahnuť alebo mimo dosahu;b. Pripojenie spodného vedenia alebo sondy je dislokácia omylom alebo krátkym pripojením;c. Ak chcete skontrolovať sondu, či je hrdza alebo nie, alebo je pripojenie dosť dobré.d. C - Skontrolujte spoločnú líniu, či je umiestnený v najspodnejšej spodnej časti bazéna.farba:krémovo-bielaMateriál:plastyveľkosť:100*50*75mmObsah balenia:1 * Regulátor hladinyIba vyššie uvedený obsah balenia, iné produkty nie sú zahrnuté. Poznámka: Svetlo a rôzne displeje môžu spôsobiť, že farba položky na obrázku sa trochu líši od skutočnej veci. Povolená chyba merania je +/- 1-3cm.
