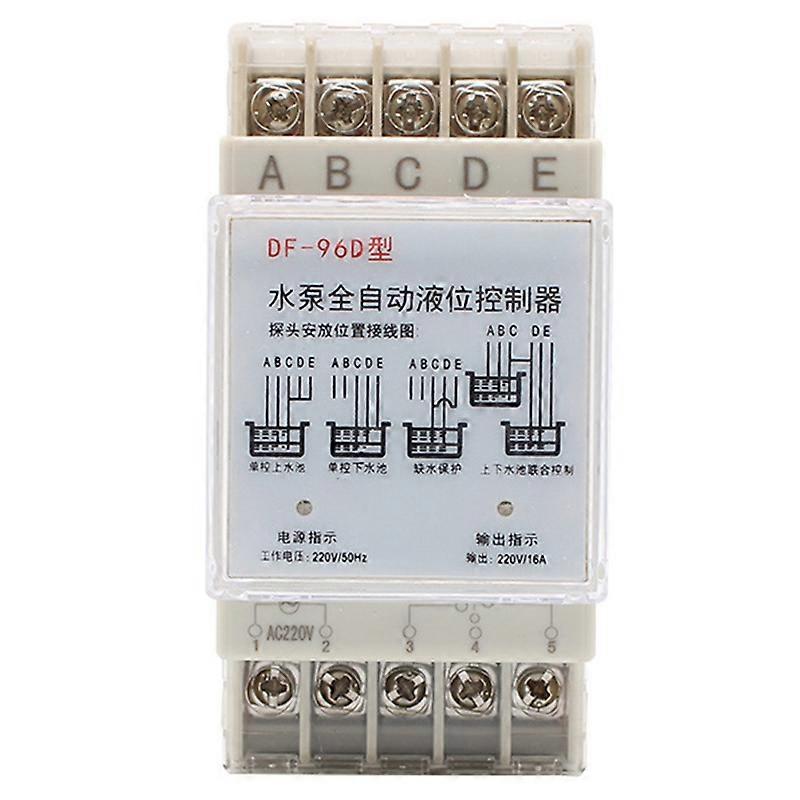

Bazén UP s jedným ovládaním (zásobník vody): A(červená)-Horný kontrolný bod hladiny vody. Keď hladina vody dosiahne bod A, sonda kontaktná voda a regulátor môžu automaticky zastaviť čerpadlo. B(modrá)-Regulačný bod dolnej hladiny vody. Keď hladina vody klesne z bodu B, sonda mimo dosahu vody a regulátor môžu automaticky spustiť čerpadlo. C(čierna)-Mala by byť umiestnená na dne bazéna ako spoločná línia. D (zelená) a E (žltá) sú spojené s C (čierna). Jednoregulačný bazén DOWN (odtoková voda): E-horný kontrolný bod hladiny vody. Keď hladina vody dosiahne bod E, sonda kontaktná voda a regulátor môžu automaticky spustiť čerpadlo. D-Regulačný bod dolnej hladiny vody. Keď hladina kvapaliny klesne z bodu D, sonda mimo dosahu vody a regulátor môžu automaticky zastaviť čerpadlo. C-Mal by byť umiestnený na dne bazéna ako spoločná línia. A a B-odpojené Nedostatočná ochrana vody: C a D-Nižšie kontrolné body hladiny vody. Keď hladina vody vystúpi z tohto bodu, sonda C alebo D mimo dosahu vody a regulátor môže automaticky zastaviť čerpadlo. E a C-krátke spojenie; A a B-odpojené Pokyny na inštaláciu bazéna Joint Control UP a DOWN: A-Horný kontrolný bod hladiny vody v bazéne UP. Keď hladina vody dosiahne bod A, sonda kontaktná voda a regulátor môžu automaticky zastaviť čerpadlo. B-Regulačný bod dolnej hladiny vody v bazéne UP. Keď hladina vody vystúpi z bodu A, sonda mimo dosahu vody a regulátor môžu automaticky spustiť čerpadlo. C-by mal byť umiestnený v spodnej časti bazénov HORE a DOLE ako spoločná línia. D-Dolná hladina vody v bazéne DOWN. Keď hladina vody klesne z bodu D, sonda mimo dosahu a regulátor môže automaticky zastaviť čerpadlo. E-Horný kontrolný bod hladiny vody v bazéne DOWN. Keď hladina vody dosiahne bod E, sonda dosiahne vodu a regulátor môže automaticky spustiť čerpadlo. Potom bazén začne vypúšťať vodu. Ak nie, bod E sa odpojí Typ: DF-96D Aktualizovaná verzia Pracovné napätie: AC 220V / 50HZ Maximálny prúd: 10A (použite oneskorenie 30A) Inštalácia: Držiak na lištu Din Spotreba energie menej ako 2 W prenosový signál:500M Používa sa na riešenie problému: 1. Na napájanie, ale žiadna práca: a. Skontrolujte, či svieti červený indikátor alebo nie. Ak nie, vytvorte spojenie je dosť dobré; 2. Ak je hladina vody nad alebo pod sondami, ale čerpadlo sa automaticky nespustí alebo nezastaví, skontrolujte to nasledovne. a. či je sonda umiestnená príliš vysoko alebo nízko, aby ju hladina vody mohla dosiahnuť alebo mimo dosahu; b. Pripojenie hornej a dolnej línie alebo sondy je dislokácia chybou alebo krátkym pripojením; c. Skontrolovať sondu, či je hrdza alebo nie, alebo či je pripojenie dostatočne dobré. d. C - Skontrolujte spoločnú líniu, či je umiestnená v najspodnejšej spodnej časti bazéna. farba:krémovo-biela Materiál:plast veľkosť: 100 * 50 * 75 mm Obsah balenia: 1 * Regulátor hladiny Iba vyššie uvedený obsah balenia, iné produkty nie sú zahrnuté. Poznámka: Svetlo a rôzne displeje môžu spôsobiť, že farba položky na obrázku sa trochu líši od skutočnej veci. Chyba povoleného merania je +/- 1-3cm.
